TOPOLOGIAS DE RED



¿Qué es una Topología de Red?

La topología de red se define como una familia de comunicación usada por los computadores que conforman una red para intercambiar datos. En otras palabras, la forma en que está diseñada la red, sea en el plano físico o lógico. El concepto de red puede definirse como "conjunto de nodos interconectados". Un nodo es el punto en el que una curva se intercepta a sí misma. Lo que un nodo es concretamente, depende del tipo de redes a que nos refiramos.



1.      Punto a punto.

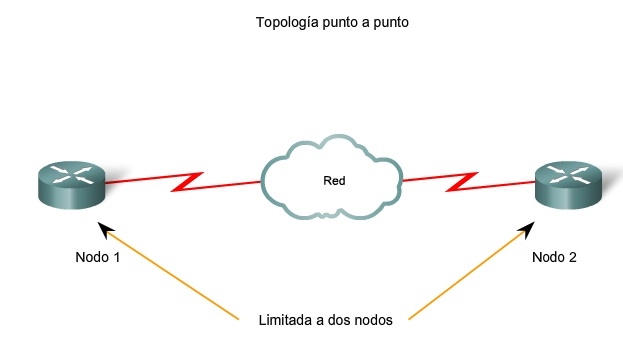

Una topología punto a punto conecta dos nodos directamente entre sí, como se muestra en la figura. En redes de datos con topologías punto a punto, el protocolo de control de acceso al medio puede ser muy simple. Todas las tramas en los medios sólo pueden viajar a los dos nodos o desde éstos. El nodo en un extremo coloca las tramas en los medios y el nodo en el otro extremo las saca de los medios del circuito punto a punto.

Ventajas De Una Red Punto A Punto

·         Fácil De Instalar

·         Reduce Costos

·         La Velocidad En Los Envíos De Archivos Sera Uniforme Por Parte De Las Dos Computadoras

·         Fácil De Configurar y Mantener

·         Permite Compartir Datos y Recursos



Desventajas De Una Red Punto A Punto

·         Mínimo De Seguridad

·         Limitado Numero De Computadoras Para Compartir Archivos O Generar Una Comunicación

·         Al Apagarse O Desconectarse Una Maquina Tendrán Perdida De Información

·         Insegura

·         Difícil De Conectar A Plataformas y Sistemas Operativos Distintos

·         Difícil De Realizar Respaldos Efectivos

1.      En bus.

Una red en bus es aquella topología que se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí.

    Ventajas de red en bus

·             Facilidad de implementación y crecimiento.

·             Simplicidad en la arquitectura.

·             Es una red que no ocupa mucho espacio.

    Desventajas

·             Hay un límite de equipos dependiendo de la calidad de la señal.

·             Puede producirse degradación de la señal.

·             Complejidad de reconfiguración y aislamiento de fallos.

·             Limitación de las longitudes físicas del canal.

·             Un problema en el canal usualmente degrada toda la red.

·             El desempeño se disminuye a medida que la red crece.

·             El canal requiere ser correctamente cerrado (caminos cerrados).

·             Altas pérdidas en la transmisión debido a colisiones entre mensajes.



2.      En estrella.

En la topología de red en estrella, hay un ordenador central o servidor al que todas las estaciones de trabajo están conectadas directamente. Cada estación de trabajo está indirectamente conectada entre sí a través de la computadora central.

    Ventajas:

·                 Posee un sistema que permite agregar nuevos equipos fácilmente.

·                 Reconfiguración rápida.

·                 Fácil de prevenir daños y/o conflictos.

·                 Centralización de la red.

·                 Fácil de encontrar fallas



      Desventajas:

·                 Si el hub (repetidor) o switch central falla, toda la red deja de transmitir.

·                 Es costosa, ya que requiere más cables que las topologías en bus o anillo.

·                 El cable viaja por separado del concentrador a cada computadora.

3.      En anillo o circular.

Una red en anillo es una topología de red en la que cada nodo se conecta exactamente a otros dos nodos, formando una única ruta continua, para las señales a través de cada nodo: un anillo. Los datos viajan de un nodo a otro, y cada nodo maneja cada paquete.

Ventajas:

● Fácil de instalar y reconfigurar.

● Para añadir o quitar dispositivos, solamente hay que mover dos conexiones.

● Arquitectura muy compacta, y muy pocas veces o casi nunca tiene conflictos con los otros usuarios.

● La conexión provee una organización de igual a igual para todas las computadoras.

● El rendimiento no se declina cuando hay muchos usuarios conectados a la red.

Desventajas:

● Restricciones en cuanto a la longitud del anillo y también en cuanto a la cantidad de dispositivos conectados a la red.

● Todas las señales van en una sola dirección y para llegar a una computadora debe pasar por todas las del medio.

● Cuando una computadora falla, altera a toda la red.



4.      En malla.

Una red en malla es una topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por distintos caminos. Si la red de malla está completamente conectada, no puede existir absolutamente ninguna interrupción en las comunicaciones.

        Ventajas de la red en malla:

·         Es posible llevar los mensajes de un nodo a otro por diferentes caminos.

·         No puede existir absolutamente ninguna interrupción en las comunicaciones.

·         Cada servidor tiene sus propias comunicaciones con todos los demás servidores.

·         Si falla un cable el otro se hará cargo del tráfico.

·         No requiere un nodo o servidor central lo que reduce el mantenimiento.

·         Si un nodo desaparece o falla no afecta en absoluto a los demás nodos.

Desventajas de la red en malla:

·         Esta red es costosa de instalar ya que requiere de mucho cable.



5.      En árbol

Red en árbol: Desde una visión topológica, la conexión en árbol es parecida a una serie de redes en estrella interconectadas salvo en que no tiene un nodo central. En cambio, tiene un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos. Es una variación de la red en bus, la falla de un nodo no implica interrupción en las comunicaciones. Se comparte el mismo canal de comunicaciones.

        Ventajas de Topología de Árbol

·         El Hub central al retransmitir las señales amplifica la potencia e incrementa la distancia a la

·         que puede viajar la señal.

·         Se permite conectar más dispositivos gracias a la inclusión de concentradores secundarios.

·         Permite priorizar y aislar las comunicaciones de distintas computadoras.

·         Cableado punto a punto para segmentos individuales.

·         Soportado por multitud de vendedores de software y de hardware.

        Desventajas de Topología de Árbol

·         Se requiere mucho cable.



6.      Topología híbrida

Topología hibrida, las redes pueden utilizar diversas tipologías para conectarse como por ejemplo en estrella. La topología hibrida es una de las más frecuentes y se deriva de la unión de varios tipos de topología de red de a que el nombre de Hibridas como Ejemplo de topologías hibridas serian: en árbol estrella estrella bus estrella etc.

Ventajas

·         Si falla algún nodo no le pasa nada a la red

·         Rapidez de acceso a la red

Desventajas

·         Si el concentrador principal se cae, se viene abajo toda la red

·         Su costo de implementación es muy elevado
